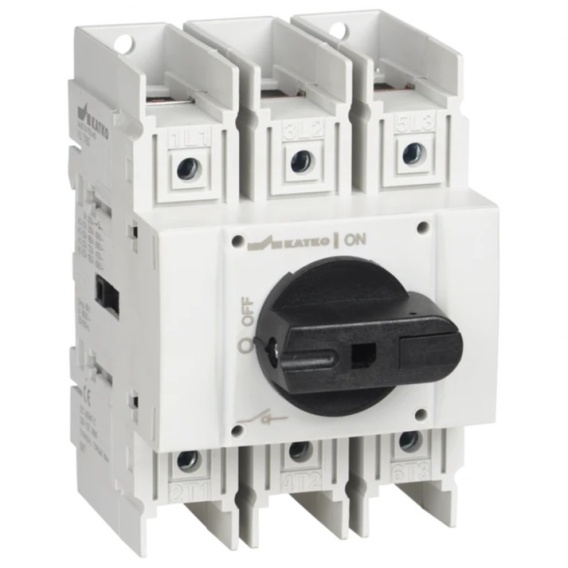

Katko Katko KU 3100 – rozłącznik izolacyjny 3-polowy 100A

Katko KU 3100 to wysokiej jakości 3-polowy rozłącznik izolacyjny (Load Break Switch) przeznaczony do pracy w instalacjach przemysłowych, rozdzielnicach elektrycznych oraz układach sterowania i zasilania maszyn. Urządzenie umożliwia bezpieczne rozłączanie obwodów pod obciążeniem i zostało zaprojektowane do pracy przy prądzie znamionowym do 100 A AC-23A.

Rozłącznik charakteryzuje się wysoką trwałością mechaniczną, kompaktową konstrukcją oraz dużą odpornością zwarciową. Dzięki możliwości pracy przy napięciu do 690 V oraz obsłudze silników o mocy do 55 kW, model KU 3100 znajduje zastosowanie w wymagających środowiskach przemysłowych.

Urządzenie spełnia wymagania norm dla aparatury łączeniowej niskiego napięcia i może być stosowane jako rozłącznik główny, serwisowy lub izolacyjny w systemach dystrybucji energii.

Dane techniczne

Informacje ogólne

• Typ produktu: Rozłącznik izolacyjny (Load Break Switch)
• Model / typ: KU 3100
• Nazwa techniczna: 3×100A 690V AC-22
• Opis skrócony produktu: Rozłącznik 3×100A
• Liczba biegunów: 3

Prądy znamionowe

• AC-21A:
  • 415 / 500 / 690 V – 125 A
• AC-22A:
  • 415 / 500 / 690 V – 100 A
• AC-23A:
  • 415 V – 100 A
  • 500 / 690 V – 63 A

Moc znamionowa (silnik 3-fazowy, 1500 obr./min, AC-23A)

• 415 V – 55 kW
• 500 V – 37 kW
• 690 V – 55 kW

Parametry zwarciowe i napięciowe

• Znamionowa zdolność łączeniowa AC-23A (ICN):
  • 415 V – 800 A
  • 500 / 690 V – 504 A
• Znamionowy prąd załączania zwarciowego Icm (690 V): 8 kA
• Znamionowy prąd zwarciowy krótkotrwały Icw (1 s, 690 V): 5 kA
• Znamionowy prąd cieplny Ith: 125 A
• Napięcie izolacji Ui: 800 V
• Napięcie udarowe Uimp: 8 kV

Ochrona zwarciowa z bezpiecznikiem

• Zalecany bezpiecznik (opcja 1): 160 A
• Znamionowy prąd zwarciowy RMS Ik: 65 kA
• Wartość szczytowa: 15 kA

Połączenia

• Zakres przekroju przewodów Cu: 6–70 mm²
• Nominalny przekrój przewodu: 70 mm²
• Moment dokręcania zacisków: 6 Nm

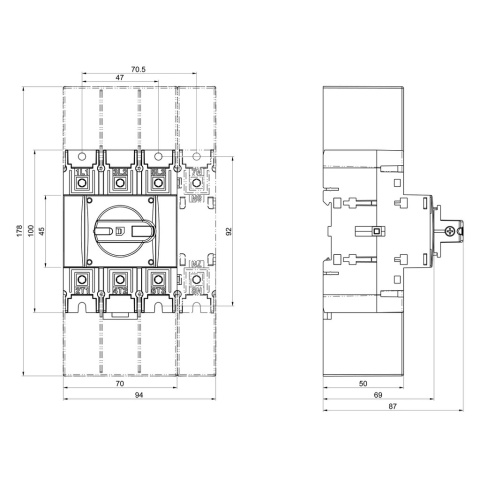

Wymiary i masa

• Szerokość: 70 mm
• Wysokość: 87 mm
• Głębokość: 100 mm
• Masa netto: 0,53 kg
• Objętość: 0,609 l

Pozostałe

• Trwałość mechaniczna: 16 000 cykli
• Klasa ETIM: EC000216
• Numer E (FI): 3600759
