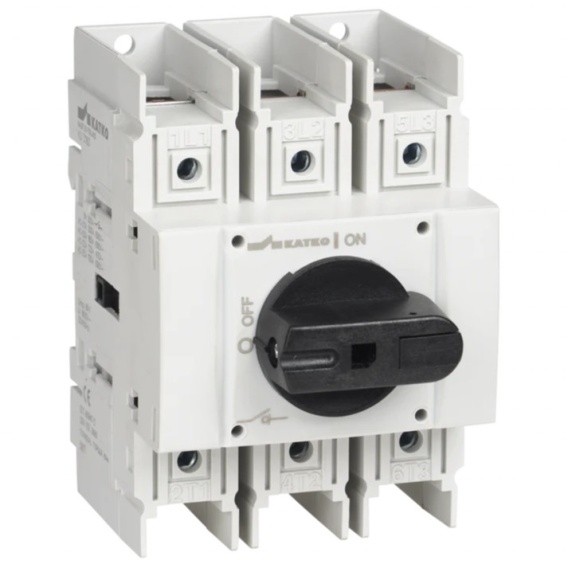

Katko KU 3125 to 3-polowy rozłącznik obrotowy typu Load Break Switch, przeznaczony do bezpiecznego załączania, rozłączania oraz izolowania obwodów elektrycznych w instalacjach niskiego napięcia. Urządzenie zostało zaprojektowane do pracy w wymagających warunkach przemysłowych, gdzie kluczowe znaczenie mają niezawodność, trwałość mechaniczna oraz wysoka zdolność łączeniowa.
Rozłącznik obsługuje prądy znamionowe do 125 A (AC-23A) i napięcia robocze do 690 V AC, co czyni go odpowiednim rozwiązaniem do zasilania silników elektrycznych, maszyn przemysłowych, rozdzielnic oraz układów sterowania. Wysoka zdolność łączeniowa i odporność na zwarcia pozwalają na bezpieczną eksploatację nawet w instalacjach o dużych obciążeniach.
Solidna konstrukcja oraz żywotność mechaniczna do 16 000 cykli gwarantują długą i bezawaryjną pracę. Katko KU 3125 jest kompatybilny z przewodami miedzianymi o przekroju do 70 mm², co zapewnia elastyczność podczas montażu w różnych konfiguracjach instalacyjnych.
🔧 Dane techniczne
-
Typ produktu: Rozłącznik obrotowy (Load Break Switch)
-
Model: KU 3125
-
Liczba biegunów: 3
-
Prąd znamionowy Ith: 160 A
-
Prąd roboczy AC-23A:
-
415 V – 125 A
-
500 V – 80 A
-
690 V – 80 A
-
Prąd roboczy AC-22A: 125 A
-
Prąd roboczy AC-21A: 160 A
-
Napięcie izolacji Ui: 800 V
-
Napięcie udarowe Uimp: 8 kV
-
Zdolność łączeniowa ICN AC-23A:
-
415 V – 1000 A
-
500 V – 640 A
-
690 V – 640 A
-
Zdolność zwarciowa:
-
Icm 690 V – 8 kA
-
Icw 1 s 690 V – 5 kA
-
Moc silnika AC-23A (3-fazowy, 1500 obr./min):
-
415 V – 55 kW
-
500 V – 55 kW
-
690 V – 75 kW
-
Przekrój przewodów Cu: 6…70 mm²
-
Moment dokręcania zacisków: 6 Nm
-
Trwałość mechaniczna: 16 000 cykli
-
Szerokość: 70 mm
-
Wysokość: 87 mm
-
Głębokość: 100 mm
-
Masa netto: 0,31 kg
-
ETIM Class: EC000216
-
E-number FI: 3600785
-
GTIN (EAN): 6419410203491
-
Objętość: 0,609 l
