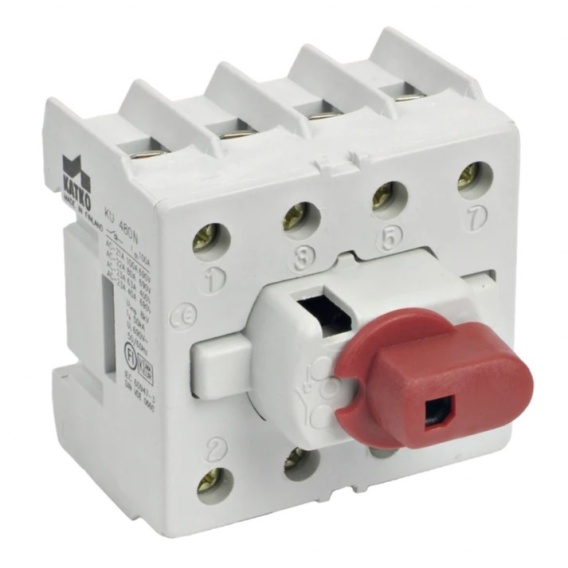

Rozłącznik Katko KU 480N to wysokiej klasy, czterobiegunowy wyłącznik obrotowy przeznaczony do niezawodnego rozłączania i izolowania obwodów elektrycznych w instalacjach przemysłowych. Urządzenie zostało zaprojektowane do pracy przy napięciach do 690 V AC oraz prądzie znamionowym 80 A, spełniając wymagania kategorii użytkowania AC-22 i AC-23.
Solidna konstrukcja oraz wysoka wytrzymałość mechaniczna (do 50 000 cykli łączeniowych) sprawiają, że rozłącznik doskonale nadaje się do sterowania silnikami, obwodami zasilającymi oraz jako wyłącznik główny w rozdzielnicach. Produkt umożliwia podłączanie przewodów miedzianych o przekroju do 35 mm², co zapewnia szerokie możliwości zastosowania w instalacjach o dużym obciążeniu.
Rozłącznik Katko KU 480N spełnia normę UL 60947-4-1A, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w środowiskach przemysłowych.
📊 Dane techniczne:
Typ produktu: Rozłącznik obrotowy
Producent: Katko
Model: KU 480N
Liczba biegunów: 4
Prąd znamionowy: 80 A
Napięcie znamionowe izolacji Ui: 800 V
Kategoria użytkowania: AC-22 / AC-23
Prąd pracy AC-21A:
– 415 V: 100 A
– 500 V: 100 A
– 690 V: 100 A
Prąd pracy AC-22A:
– 415 V: 80 A
– 500 V: 80 A
– 690 V: 80 A
Prąd pracy AC-23A:
– 415 V: 63 A
– 500 V: 40 A
– 690 V: 40 A
Moc silnika 3-fazowego (1500 rpm, AC-23A):
– 415 V: 30 kW
– 500 V: 30 kW
– 690 V: 37 kW
Zdolność łączeniowa ICN AC-23A:
– 415 V: 504 A
– 500 V: 320 A
– 690 V: 320 A
Zdolność załączania Icm (690 V): 2,5 kA
Prąd zwarciowy krótkotrwały Icw (1 s, 690 V): 2 kA
Zabezpieczenie zwarciowe (bezpiecznik): 80 A
Moment dokręcania zacisków: 2,5 Nm
Zakres przewodów Cu: 2,5–35 mm² / 12–4 AWG
Trwałość mechaniczna: 50 000 cykli
Wymiary (S × W × G): 50 × 73 × 75 mm
Masa netto: 0,15 kg
Objętość: 0,2738 l
Certyfikaty: UL 60947-4-1A
ETIM: EC000216
GTIN: 6419410216002
