KEM 316 YR M2EMC 2×M25 Katko – 3-polowy wyłącznik izolacyjny EMC 16A IP66, wykonanie żółto-czerwone

Name: KEM 316 YR M2EMC 2×M25 Katko – 3-polowy wyłącznik izolacyjny EMC 16A IP66, wykonanie żółto-czerwone
Brand: KATKO
Price: 264.45 PLN
Availability: InStock

Symbol: KEM 316 YR M2EMC 2XM25MEMC

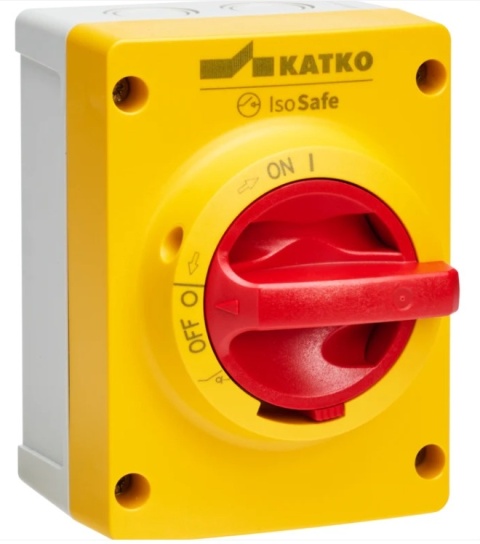

Katko KEM 316 YR M2EMC – 3-biegunowy wyłącznik izolacyjny EMC 16A w obudowie M2 z poliwęglanu, z żółto-czerwoną rączką i 2× dławik EMC M25, stopień ochrony IP66.

Dostępność: Mało 6 szt.

Cena: 264.45

szt.

Zamówienie telefoniczne: 660735909 Zostaw telefon

Wysyłka w ciągu: 48 godzin

Cena przesyłki:

Katko KEM 316 YR M2EMC 2XM25MEMC to 3-polowy wyłącznik izolacyjny (Load Break Switch) w wykonaniu EMC, przeznaczony do bezpiecznego rozłączania obwodów elektrycznych w instalacjach przemysłowych, w których istotne jest ograniczenie zakłóceń elektromagnetycznych.

Wyłącznik wyposażony jest w ekranowaną obudowę EMC z poliwęglanu oraz dwa metalowe dławiki kablowe EMC M25, co zapewnia skuteczne ekranowanie przewodów i kompatybilność elektromagnetyczną instalacji. Żółto-czerwona rączka umożliwia stosowanie wyłącznika jako wyłącznika głównego lub awaryjnego, zgodnie z wymaganiami bezpieczeństwa.

Dzięki stopniowi ochrony IP66 oraz kompaktowej obudowie M2, urządzenie nadaje się do montażu zarówno wewnątrz, jak i na zewnątrz budynków, także w trudnych warunkach środowiskowych. Wyłącznik spełnia wymagania normy IEC 60947-3 i charakteryzuje się wysoką trwałością mechaniczną.

Dane techniczne

Informacje ogólne

Typ produktu: Wyłącznik izolacyjny (Load Break Switch)
Model / typ: KEM 316 YR M2EMC 2XM25MEMC
Nazwa techniczna: 3×16A 400V 7,5 kW
Opis skrócony produktu: Wyłącznik izolacyjny EMC 3×16A IP66
Liczba biegunów: 3
EMC: Tak

Prądy znamionowe

AC-21A:
- 415 / 500 / 690 V – 25 A
AC-22A:
- 415 / 500 / 690 V – 16 A
AC-23A:
- 415 / 500 / 690 V – 16 A

Moc znamionowa (silnik 3-fazowy, 1500 obr./min, AC-23A)

415 V – 7,5 kW
500 V – 7,5 kW
690 V – 11 kW

Parametry zwarciowe i napięciowe

Znamionowa zdolność łączeniowa AC-23A (ICN):
- 415 / 500 / 690 V – 128 A
Znamionowy prąd załączania zwarciowego Icm (690 V): 1 kA
Znamionowy prąd zwarciowy krótkotrwały Icw (1 s, 690 V): 0,7 kA
Znamionowy prąd cieplny Ith / Ithe: 25 A
Napięcie izolacji Ui: 800 V
Napięcie udarowe Uimp: 8 kV

Ochrona zwarciowa z bezpiecznikiem

Zalecany bezpiecznik (opcja 1): 25 A
Znamionowy prąd zwarciowy RMS Ik: 50 kA
Wartość szczytowa: 3,8 kA

Połączenia

Zakres przekroju przewodów Cu: 1,5–16 mm²
Nominalny przekrój przewodu: 4 mm²
Moment dokręcania zacisków: 1,8 Nm

Obudowa i wykonanie

Typ obudowy: M2
Materiał obudowy: Poliwęglan
Rączka: żółto-czerwona
Stopień ochrony: IP66
Dławiki kablowe:
- 2 × M25 (11,0–17,0 mm), metalowe EMC

Wymiary i masa

Szerokość: 96,4 mm
Wysokość: 130,4 mm
Głębokość: 106 mm
Masa netto: 0,44 kg
Objętość: 1,33 l

Pozostałe

Trwałość mechaniczna: 50 000 cykli
Klasa ETIM: EC000216
GTIN / EAN: 6419410276747

Odnośnik do strony producenta

Parametry:

Informacje dotyczące bezpieczeństwa

Ostrzeżenia i środki ostrożności:

Przeznaczenie urządzeń:
Produkty marki Katko (wyłączniki izolacyjne i rozłączniki bezpieczeństwa) są przeznaczone do stosowania zgodnie z ich parametrami znamionowymi i przeznaczeniem. Nieprawidłowe użycie, przeciążenie lub montaż w instalacjach o parametrach przekraczających specyfikację może prowadzić do uszkodzenia urządzenia lub zagrożenia pożarowego.

Montaż i instalacja:
Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel elektryczny zgodnie z obowiązującymi normami i przepisami BHP. Przed rozpoczęciem instalacji należy odłączyć zasilanie w miejscu montażu.

Ryzyko porażenia prądem:
Dotykanie elementów pod napięciem może spowodować porażenie prądem elektrycznym, pożar lub inne obrażenia. Nigdy nie należy otwierać obudowy ani usuwać osłon podczas pracy urządzenia.

Konserwacja i serwis:
Wszelkie przeglądy, czyszczenie i konserwacja powinny być wykonywane przy odłączonym zasilaniu. Naprawy i wymiana elementów wewnętrznych muszą być wykonywane wyłącznie przez autoryzowany serwis lub wykwalifikowany personel.

Blokada i zabezpieczenia:
Produkty Katko często wyposażone są w mechanizmy blokady drzwi oraz możliwość zamknięcia na kłódkę. Nie należy usuwać ani ingerować w te mechanizmy, ponieważ może to prowadzić do niebezpiecznej eksploatacji.

Środowisko pracy:
Urządzenia należy stosować zgodnie z klasą ochrony IP wskazaną w specyfikacji produktu. Zabezpieczają one przed pyłem, wilgocią i promieniowaniem UV (jeśli obudowa na to pozwala). Nie należy stosować ich w środowiskach agresywnych chemicznie, poza zakresem odporności materiałów użytych w obudowie.

Nieprawidłowe użytkowanie:

Nie przeciążać urządzenia.

Nie używać w instalacjach o napięciu lub prądzie przekraczającym specyfikację producenta.

Nie używać urządzeń uszkodzonych lub zmodyfikowanych.

Podsumowanie:
Produkty Katko są bezpieczne w użytkowaniu pod warunkiem przestrzegania zasad montażu, eksploatacji i konserwacji. Nieprzestrzeganie powyższych wytycznych może skutkować porażeniem prądem, pożarem lub uszkodzeniem urządzenia.
